Ống gió, van gió chống cháy và phụ kiện

Ống gió, van gió chống cháy EI và phụ kiện.

 Ống gió EI là sản phẩm ống gió bình thường làm bằng tôn mạ kẽm nhưng được bọc bởi các vật liệu, chất liệu, sơn chống cháy hay cách nhiệt mà sản phẩm này khi cháy ở nhiệt độ cao vẫn giữ được độ toàn vẹn mà không bị nứt gãy, rơi, đổ ngã và ống gió này vẫn giữ được tính ổn định kết cấu chính của vật liệu không bị phá hoại bởi tác dụng nhiệt.

BẢNG 1: TIÊU CHUẨN CHẾ TẠO ỐNG GIÓ CHỐNG CHÁY ĐẠT GIỚI HẠN CHỊU LỬA EI
STT	GIỚI HẠN CHỊU LỬA	MÃ SẢN PHẨM	ĐỘ DÀY TÔN (mm) ĐỂ ĐẠT TÍNH E	SỐ LƯỢNG CÁC LỚP CÁCH NHIỆT ĐỂ ĐẠT TÍNH  I				Cấu tạo Bich TDF	Tỷ trọng lớp ống       ( Kg/m2)	Độ dày Thành phẩm (mm)	Chiều dài đoạn ống tiêu chuẩn  (mm)
				I1	I2	I3	I4
1	EI30	V-DK:EI30	Tôn mạ kẽm dày 0.75mm	Tấm cách nhiệt  dày @=14mm	N/A	N/A	N/A	TDF	13.9	14.75	L= 1,210
2	EI45	V-DK:EI45	Tôn mạ kẽm dày 0.75mm	Tấm cách nhiệt  dày @=16mm	N/A	N/A	N/A	TDF	14.8	16.75	L= 1,210
3	EI60	V-DK:EI60	Tôn mạ kẽm dày 0.75mm	Tấm cách nhiệt  dày @=18mm	N/A	N/A	N/A	TDF	15.8	18.75	L= 1,210
4	EI120	V-DK:EI120	Tôn mạ kẽm dày 0.75mm	Tấm cách nhiệt  dày @=14mm	Tấm cách nhiệt  dày @=14mm	N/A	N/A	TDF	21.9	28.75	L= 1,210
5	EI180	V-DK:EI180	Tôn mạ kẽm dày 0.75mm	Tấm cách nhiệt  dày @=2mm	Tấm cách nhiệt dày @=20mm	Tấm cách nhiệt  dày @=2mm	Tấm cách nhiệt dày @=20mm	TDF	36.1	44.75	L= 1,210

VỊ TRÍ LẮP ĐẶT ỐNG GIÓ CHỐNG CHÁY EI THEO QCVN 06:2021/BXD
EI30	Ống hút khói đi ngang: Các đường  ống và thiết bị  của hệ  thống hút khói đối với các trường hợp khác nằm trong phạm vi khoang cháy được phục vụ. Van Hệ thống hút xả khói ra ngoài đối với các hành lang, sảnh, hành lang bên (không được dùng van cầu trì nhiệt) Ống tăng áp đi ngang của: hệ  thống cấp không khí vào để  bảo vệ chống khói (tăng áp)  đối với các  ống dẫn khí của hệ  thống cấp khí vào bảo vệ  cho các buồng thang bộ  và giếng thang máy, cũng như cho các khoang đệm ngăn cháy ở  các cao trình trên mặt đất Ống tăng áp đi ngang của: hệ  thống cấp không khí vào để  bảo vệ chống khói (tăng áp)  đối với các  ống dẫn khí của hệ  thống cấp khí vào bảo vệ  cho các buồng thang bộ  và giếng thang máy, cũng như cho các khoang đệm ngăn cháy ở  các cao trình trên mặt đất
EI45	Ống hút khói: Các đường  ống và thiết bị  của hệ  thống hút khói đối với đường ống và  kênh dẫn  khói theo phương đứng nằm trong  phạm vị  của khoang cháy được phục vụ, khi hút sản phẩm cháy trực tiếp tại khu vực phục vụ đó Van Hệ thống hút xả khói ra ngoài đối với các phòng  có mặt đồng thời 50 người trở  lên, tính theo Bảng G.9 (Phụ lục G), trong một khoảng thời gian nhất định và đối với các sảnh thông tầng (không được dùng van cầu trì nhiệt)
EI60	Ống hút khói đi ngang Tầng hầm, nhà để xe: Các đường  ống và thiết bị  của hệ  thống hút khói đối với các đường  ống và  kênh dẫn  khói  nằm  trong  phạm vi của  khoang  cháy được phục vụ, khi sử dụng để thải khói từ các gara để xe dạng kín Van chặn lửa: Không cho phép dùng van ngăn cháy dùng phần tử nhiệt; Không thấp hơn EI 60, khi bộ phận ngăn cháy tương ứng có giới hạn chịu lửa REI 60 Van Hệ thống hút xả khói ra ngoài đối với các gian để xe ô tô và các hành lang cách ly của gara kín (không được dùng van cầu trì nhiệt) Ống tăng áp trục đi ngang tầng hầm, Gara và trục đứng tăng áp trên mặt đất: Ống của hệ  thống cấp không khí vào để  bảo vệ chống khói (tăng áp)  đối với các ống dẫn khí theo tầng của hệ thống cấp khí vào cho các khoang đệm ngăn cháy, các hành lang cách ly của gara kín
EI90	Van chặn lửa: Không cho phép dùng van ngăn cháy dùng phần tử nhiệt; Không thấp hơn EI 90, khi bộ phận ngăn cháy tương ứng có giới hạn chịu lửa REI 120 hoặc lớn hơn
EI120	Ống hút khói đi ngang ngoài khoang cháy: Các đường  ống và thiết bị  của hệ  thống hút khói đối với các đường  ống và  kênh dẫn  khói  nằm bên ngoài phạm vi  của khoang cháy  mà hệ  thống đó phục vụ; khi đó tại các  vị  trí   đường  ống và  kênh  khói đi  xuyên  qua tường, sàn ngăn cháy của khoang cháy không được lắp các van ngăn cháy loại thường mở Van chặn lửa: Không thấp hơn EI 90, khi bộ phận ngăn cháy tương ứng có giới hạn chịu lửa REI 120 hoặc lớn hơn Ống tăng áp trục đứng tầng hầm, Gara: Đối  với  các  ống  dẫn  khí  thẳng  đứng  và  các  kênh dẫn  nằm trong  phạm  vi khoang cháy mà chúng phục vụ
EI180	Ống hút khói trục đứng tầng hầm, Gara: Đối  với  các  ống  dẫn  khí  thẳng  đứng  và  các  kênh dẫn  nằm trong  phạm  vi khoang cháy mà chúng phục vụ.

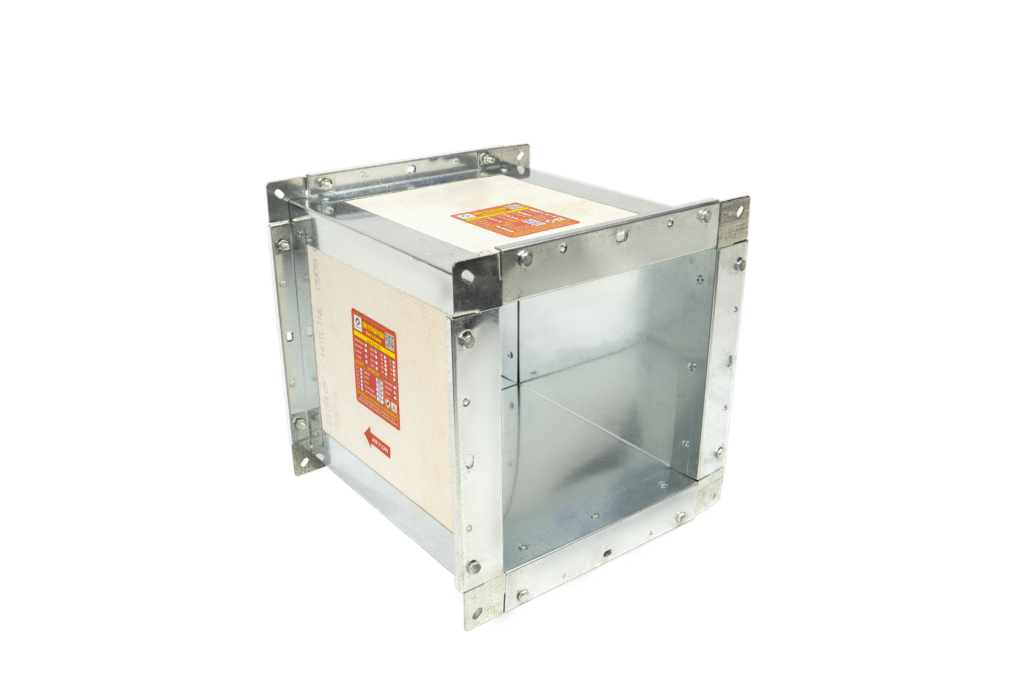

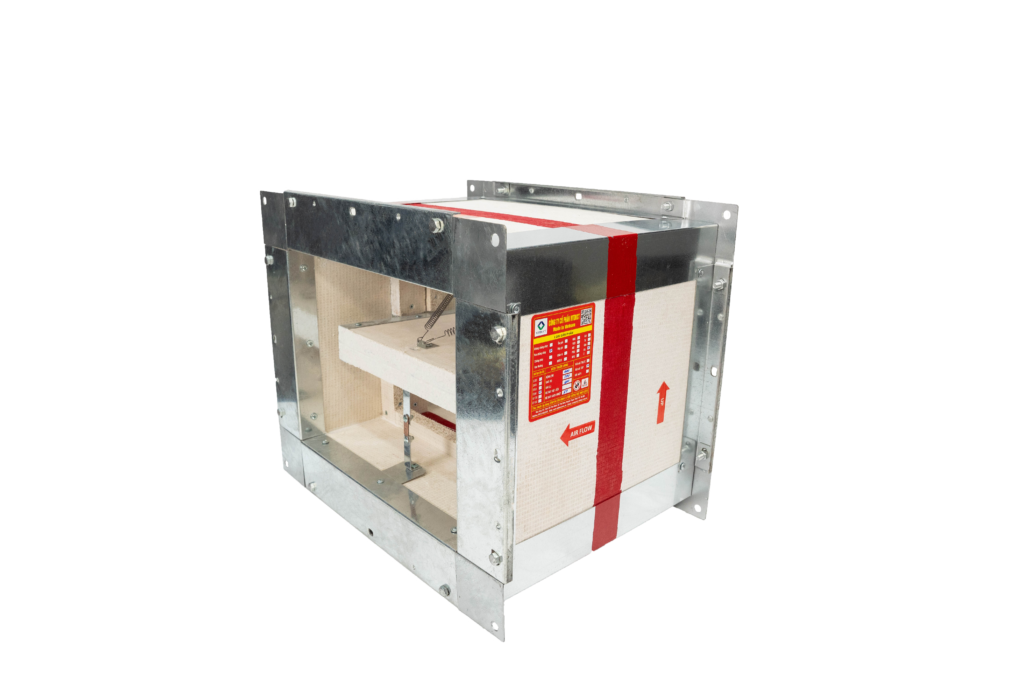

Một số hình ảnh sản phẩm:

Yunsung Vina phân phối ống gió chống cháy, sản phẩm chất lượng, giá cả cạnh tranh.

Hotline: 0971.799.114 Gọi để được tư vấn miễn phí và mua hàng bạn nhé.
